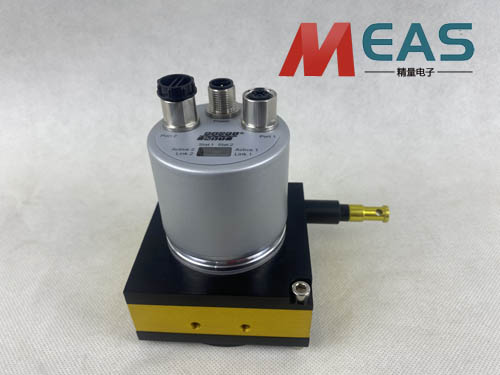

拉線位移傳感器脈沖式的相位可以知道旋轉方向
拉線位移傳感器脈沖式就是使用的脈沖編碼器，脈沖信號指的是采集信號，脈沖編碼器是一種光學式位置檢測元件，編碼盤直接裝在電機的旋轉軸上，以測出軸的旋轉角度位置和速度變化，其輸出信號為電脈沖，具有無摩擦和磨損，驅動力矩小，響應速度快等優點。目前市場對脈沖位移傳感器的需求越來越大，不但體積小而且很靈活，還可以工作在極端惡劣的環境下，只需要很少的保養和維護，對周圍的環境影響也很小。
拉線位移傳感器脈沖式有推挽輸出和長線驅動輸出，一般推挽輸出的有ABZ接線，ABZ表示的是信號輸出端，A和B一般是兩個相差0.25個周期的連續脈沖輸出，通過分析2個脈沖的相位可以知道旋轉方向，通過頻率可以知道旋轉的速度;Z脈沖式編碼器旋轉一圈才出現一個脈沖，它是編碼器上面的一個固定的一個參照點，通過對它技術就知道轉了多少圈。所以根據A/BZ三個脈沖狀態完全可以分析出編碼器的運動狀態，即速度，角度，方向，和旋轉多圈的位置。
|
